关于杠杆千分尺和内径千分尺的测量使用方法

作者: 发布时间:2022-03-02点击:1729

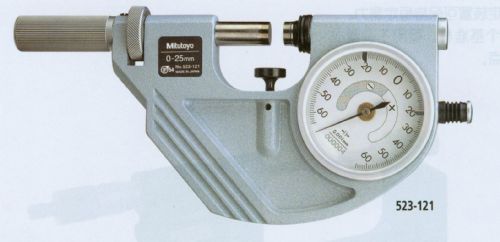

一、杠杆千分尺

1、测量前,应校准差速器油缸的零位和杠杆指示器的零位。0-25毫米杠杆千分尺可以通过两个测量表面的接合角度直接校准。大于25mm的杠杆千分尺可使用0级调节杆或4个同等的量块进行校准。

2、杠杆千分尺的直接测量是将工件正确放置在杠杆千分尺的测量砧和测微计螺钉之间,调整差速油缸使刻度盘上的指针有适当的指示,并拉动拨叉数次。指示必须稳定。此时,工件的实际尺寸是千分尺差动缸的读数和刻度盘上的读数。

3、杠杆千分尺可用作比较测量的标准。调整杠杆千分尺,使测微计杠杆指针处于零位置。紧固差速器油缸后,在指示器上读取读数,这样可以避免差速器油缸指示误差的影响,提高测量精度。

4、批量测量时,应根据被测工件的公称尺寸(可使用量块进行)调整杠杆千分尺的指示值,然后根据公差要求旋转公差带指杆的调整螺钉,以调整公差带。测量时,只需观察指针是否在公差带内即可确定工件是否合格。

5、测量曲面或切削刃之间的距离时,摆动杠杆千分尺或被测工件,并在指针的折叠部分读取读数。

二、内径千分尺

1、检查零位时,应使用经认证的标准环规或量块和量块附件的组合。不得选用外测微计,否则其精度无法保证。

2、用内径千分尺测量内部尺寸时,只能根据测量爪测量面的长度进行测量。测量时,必须正确放置测量位置。

3、测量孔时,用测力装置转动差速器油缸,使测量爪在较大的径向位置和较小的轴向距离处与工件接触。

4、两个测量爪不得用作固定卡钳,以避免测量爪的测量表面加速磨损。
