常用测量工具-塞尺

作者: 发布时间:2022-02-18点击:161

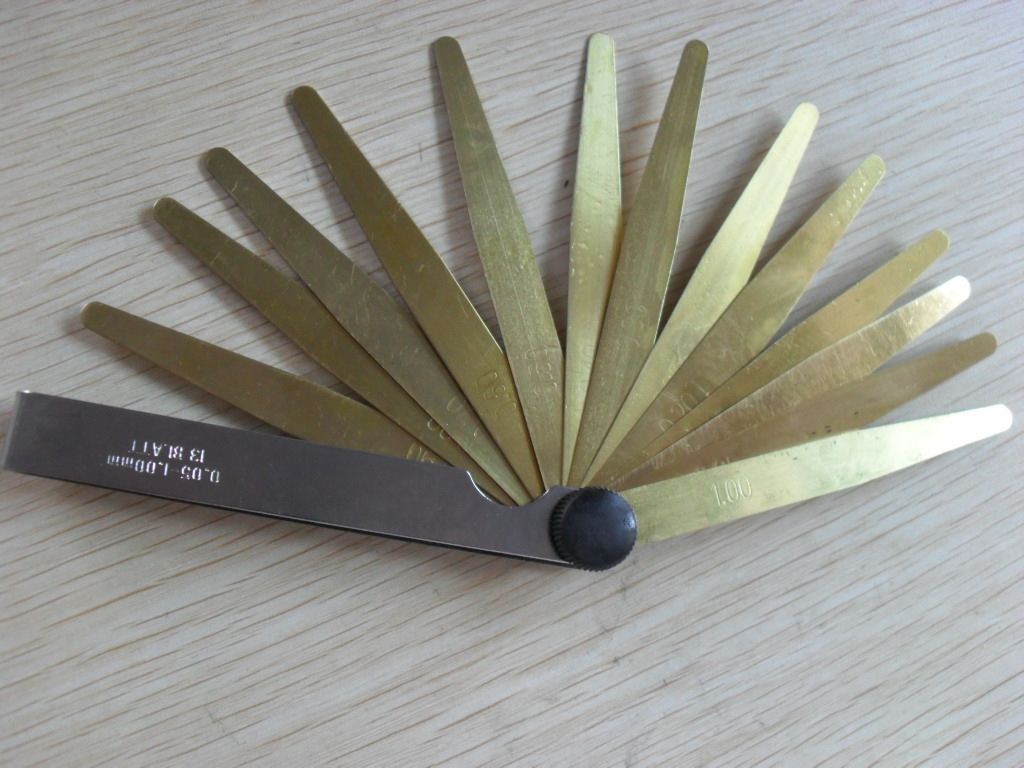

塞尺也称为厚薄规或间隙片。主要用于检测机床、活塞和气缸、活塞环槽和活塞环、十字头滑板和导板、进排气门和摇臂顶部、齿轮啮合间隙等的特殊紧固面和紧固面。关节面。间隙大小。塞尺由多层不同厚度的薄钢板组成。

按塞尺组制作塞尺,每个塞尺中的每块有两个平行的测量平面,并有厚度标记,以供组合使用。测量时,根据接合面之间间隙的大小,将一块或几块叠放并插入间隙中。比如0.03mm和0.04mm之间使用的是0.03mm,所以塞尺也是极限量规。

是主机和轴系法兰的定位检测。以轴系推力轴或中间轴为基准,将直尺安装在法兰外圆主线上的 m 塞尺上。用塞尺测量直尺与轴之间的距离 柴油机曲轴法兰或与其连接的减速机输出轴外圆的间隙ZX和ZS在上部四个位置测量,法兰外圆依次下、左、右。下图是检查机床尾座紧固面的间隙(<0.04m)。

使用塞尺时必须注意下列几点:

1. 根据结合面的间隙情况选用塞尺片数,但片数愈少愈好;

2. 测量时不能用力太大,以免塞尺遭受弯曲和折断;

3. 不能测量温度较高的工件。
