零件尺寸精度的常规测量工具都有哪些?

作者: 发布时间:2022-02-17点击:218

一、游标量具

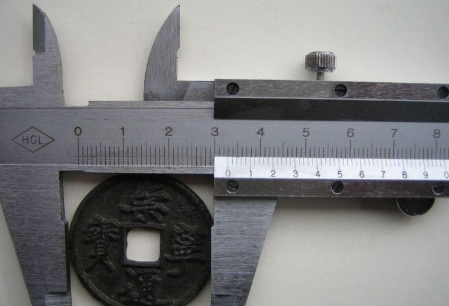

游标测量工具分为游标卡尺、游标深度计和游标高度尺。从该标尺读取值的整数部分,从游标卡尺读取小数部分,它主要使用游标原理 (主标尺上的行距与游标规上的行距之间的差) 来读取小数部分。游标卡尺可以测量工件的内径、外径、高度、深度、长度等。深度游标卡尺用于测量工件的深度尺寸、步长等。高度游标卡尺主要用于工件的高度测量和装配工的精密划线测量。

二、螺旋测微量具

应用螺旋千分尺原理制成的测量工具称为螺旋千分尺测量工具。它们的测量精度高于游标卡尺,测量更加灵活。因此,当加工精度要求较高时,它们大多被应用。常用螺旋读数的数量有百分数和微米数,百分数尺的读数值为0.01mm。千分尺的读数为0.001mm。
如图所示,固定砧安装在千分尺的一端,千分尺头安装在秤支架的另一端。固定砧和微螺钉均装有硬质合金,提高了测量表面的使用寿命。秤架的两面都覆盖着隔热罩,用千分尺,手里拿着隔热罩撒上花姑娘,防止人体热量影响千分尺的测量精度。

三、指示式量具

指示式量具是用指针指示测量结果的仪表。车间常用的指示器测量工具: 百分表、千分尺、杠杆百分表、内径百分表等。它们主要用于校正零件的安装位置,检查零件的形状精度和相互位置精度,以及测量零件的内径等。

百分表和千分表都用于校正零件或检验工具的安装位置,以及检查零件的形状精度和相互位置精度。它们的结构原理没有很大的差异,只是千分表的读数精度相对较高,即千分表的读数为0.001mm而百分表的读数为0.01mm。
百分表显示了齿轮传动式微型测量工具,其结构如图所示,她经常用于测量机器零件的各种几何形状偏差和表面相互位置偏差,并且还可以测量工件的长度和尺寸,它具有轮廓尺寸小的优点,重量轻,使用方便。点,使用时,必须将其固定在可靠的支架上。它的工作原理是通过齿轮和齿轮传动将侧杆的线性位移改变为指针的角位移,刻度盘刻成100等份,其中除法值为0。01毫米。当大指针旋转一周时,站杆的位移为1mm。表盘和表圈是集成的,可以随意旋转,以使指针归零,小指针用于指示大指针的旋转和圈数,常见的百分表测量范围为0-3.0-5。和0-1 0等。
四、量规
仪表是一种特殊的无刻度检查工具。她的制造精度非常高。仪表的测量值是确定的,不可调节。常用的有光滑限位规、塞规、卡规、环形规、高度计等,量规的一端是根据被测部件的小物理尺寸制造的,另一端标记为Z0测量仪是根据被测部件的尺寸制造的通过测量仪,标记为T0。

五、塞尺

塞尺用于测量间隙大小。塞尺由一套由不同厚度的硬化薄钢板组成的测量工具组成。每一块都标有厚度值。当用测厚规测量时,可以选择一件或三件重叠并根据间隙的大小插入间隙,钢板可以在间隙中自由移动,并且适当地使钢板的两侧有轻微的摩擦。叠加钢板的数量和值是间隙值。当检查测量尺寸是否合格时,可以通过停止法或松紧程度来判断。通常,薄的塞尺是0.02,厚的塞尺是3。

六、测量投影仪
在检验工具的制造过程中,有些零件具有相对较高的公差要求,例如导柱、导套的内径以及一些检验工具的工作表面。用常用的测量仪器测量这些零件很难达到测量精度,目前常用的高精度测量仪器包括测量投影仪和三座测量仪器。
测量投影仪,也称为光学投影测试仪器或光学投影比较器,是一种利用光学投影原理将被测工件的轮廓标记投影到观察屏幕上进行测量或比较的测量仪器。
投影机的工作原理如图所示。测量的工件Y被放置在工作台上。在投影或反射照明下,工件被物镜放大和成像。它是Y,通过反射器M1和m2投射到屏幕上。Y可以在投影屏幕上测量。
