我们应该怎样使用电子尺

作者: 发布时间:2022-01-28点击:170

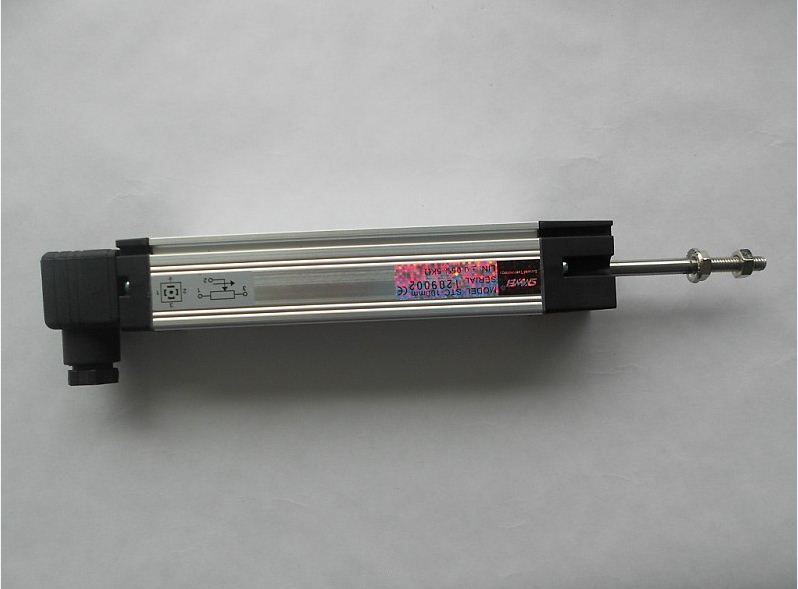

线性位移传感器的功能是将线性机械位移转换为电信号。为了达到这种效果,可变电阻滑轨通常固定在传感器的固定部分,通过滑轨上滑块的位移测量不同的电阻值。传感器滑轨与稳态直流电压连接,允许小电流流过微安培。滑块和起点之间的电压与滑块的移动长度成正比。将传感器用作分压器可将滑轨总电阻的精度降至,由于温度变化引起的电阻变化不会影响测量结果。

线性位移传感器的功能原理:

线性位移传感器的功能是将线性机械位移转换为电信号。为了达到这种效果,可变电阻滑轨通常固定在传感器的固定部分,通过滑轨上滑块的位移测量不同的电阻值。传感器滑轨与稳态直流电压连接,允许小电流流过微安培。滑块和起点之间的电压与滑块的移动长度成正比。将传感器用作分压器可以将滑轨总电阻的精度降至,因为温度变化引起的电阻变化不会影响测量结果。

一、防静电干扰

静电干扰和调频干扰容易使电子尺的数字显示跳跃。设备强电线路与电子尺信号线分开。电子直尺采用强制接地支架,电子直尺外壳(端盖螺钉与支架之间的电阻可测量,电阻应小于1Ω)接地良好。信号线采用屏蔽线,屏蔽线在电箱一端接地。静电干扰时,普通万用表电压测量正常,但显示数字跳变;当高频设备干扰时,这种现象是相同的。确认是否存在静电干扰。使用一段电源线将电子直尺的盖螺钉与机器上的金属点短路。只要短路,静电干扰就会立即消除。但上述方法难以消除高频干扰,且高频干扰常发生在机械手和变频器中,可通过停止机械手或变频节能器进行验证。

二、电子尺的三条线不能错误连接

“1”和“3”是电源线,“2”是输出线。除了可以更换电源线(“1”和“3”)外,“2”线只能作为输出线。上述线路一旦接错,就会出现线性误差大、控制难度大、控制精度差、易显示跳动等现象。

三、电源应具有足够的容量。

如果电源容量太小,可能会出现以下情况:合模运动会导致注胶电子尺显示跳转,或熔胶运动会导致合模电子尺显示波动。特别是当电磁阀驱动电源与电子尺电源相结合时,容易出现上述情况。严重情况下,可使用万用表的电压档测量电压波动。如果排除静电干扰、高频干扰、中性不良后仍不能解决问题,也可以怀疑电源功率太小。

四、安装对中性要好

角度允许误差为±12°,平行度允许误差为±0.5mm。如果角度误差和平行度误差太大,则显示的数字将跳转。在这种情况下,必须调整角度和平行度。

五、防止短路

位移传感器电子尺工作过程中,定期显示某一点的数据跳变或无数据。在这种情况下,有必要检查连接线的绝缘是否损坏,以及定期接触机器的金属外壳是否导致对地短路。

六、避免老化

长期使用的电子尺,密封老化,可能会有大量杂质、油和水的混合物,影响电刷的接触电阻,导致显示号码跳变,可以认为是位移传感器本身电子尺的早期损坏。

线性位移传感器的功能是将线性机械位移转换为电信号。为了达到这种效果,可变电阻滑轨通常固定在传感器的固定部分,通过滑轨上滑块的位移测量不同的电阻值。传感器滑轨与稳态直流电压连接,允许小电流流过微安培。滑块和起点之间的电压与滑块的移动长度成正比。使用传感器作为分压器可以限度地降低对滑轨总电阻精度的要求,因为温度变化引起的电阻变化不会影响测量结果。
